Sur les Peugeot équipées de commandes au volant, le remplacement de l’autoradio d’origine par un poste aftermarket pose un problème précis : les touches de volume, changement de piste et prise d’appel cessent de fonctionner si le câblage ne prend pas en compte le protocole de communication du véhicule. Le branchement classique fil à fil selon les couleurs ISO ne suffit pas, car les commandes au volant utilisent un circuit séparé, souvent incompatible sans adaptation.
Signal analogique ou réseau CAN : identifier le protocole de votre Peugeot
Avant de toucher au câblage, la première étape consiste à déterminer comment votre Peugeot transmet les ordres des touches au volant vers l’autoradio. Deux systèmes coexistent selon l’année et le modèle du véhicule.
A découvrir également : Que faire en cas d'urgence à la maison : conseils et solutions de dépannage rapide
Les Peugeot anciennes (jusqu’au milieu des années 2000 environ) utilisent un système analogique à résistances variables. Chaque bouton du volant envoie une tension différente sur un fil dédié. L’autoradio aftermarket lit cette tension et l’associe à une fonction. Ce système correspond aux entrées marquées « Key1 » et « Key2 » sur la plupart des postes Android ou double DIN.
Les modèles plus récents (208, 2008, 308, 508 et suivants) passent par le réseau CAN bus du véhicule. Les commandes au volant ne transmettent plus une tension analogique mais des trames numériques sur le bus de données. Un autoradio aftermarket ne sait pas lire ces trames sans un boîtier intermédiaire. Brancher directement les fils Key1/Key2 sur un véhicule CAN bus ne produit aucun résultat.
A découvrir également : Conseils et astuces pour réussir dans le monde des affaires au quotidien
Pour déterminer votre cas, vérifiez l’année de mise en circulation et la génération du modèle. En cas de doute, consulter le schéma de branchement autoradio couleur fils Peugeot permet d’identifier les fils concernés et le type de signal utilisé sur votre connecteur d’origine.
Interface de commandes au volant : choisir le bon boîtier adaptateur

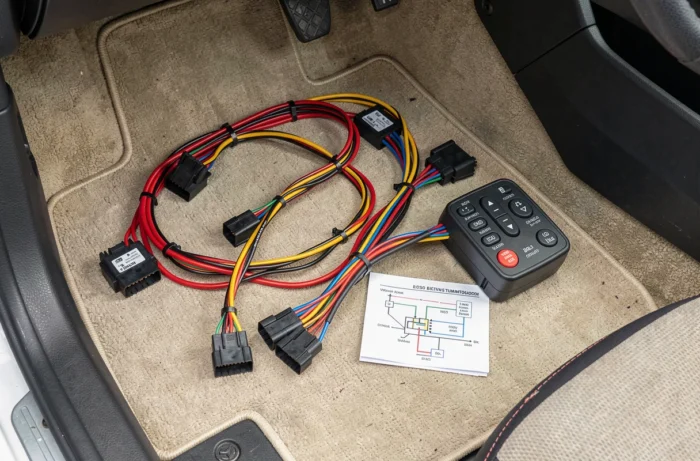

Une fois le protocole identifié, le composant central du montage est l’interface de commandes au volant. Ce boîtier se place entre le connecteur du véhicule et l’entrée de l’autoradio. Son rôle est de traduire le signal d’origine (analogique ou CAN) en un signal compréhensible par le poste aftermarket.
Critères de sélection d’une interface
- La compatibilité avec le modèle exact de Peugeot (année, motorisation, niveau d’équipement) : une interface prévue pour 308 phase 1 ne fonctionne pas forcément sur une phase 2
- Le type de sortie vers l’autoradio : certaines interfaces envoient un signal analogique résistif, d’autres communiquent via un protocole numérique que seuls certains postes reconnaissent
- La prise en charge des fonctions spécifiques : volume et piste sont gérés par la majorité des interfaces, mais le bouton de commande vocale ou le raccroché téléphonique nécessitent parfois une programmation supplémentaire
Les marques comme Connects2, PAC ou iDatalink proposent des références dédiées aux Peugeot. Sur les autoradios Android, la programmation des touches se fait dans les réglages du poste, en associant chaque bouton physique à une fonction via un menu d’apprentissage.
Câblage ISO et fils d’alimentation : les erreurs qui coupent le son ou la mémoire
Le branchement des fils d’alimentation et des haut-parleurs suit la norme ISO 10487. Les couleurs sont standardisées d’un poste à l’autre, mais les Peugeot présentent quelques particularités qui provoquent des dysfonctionnements si elles sont ignorées.
Fils d’alimentation à ne pas inverser
Le fil jaune (alimentation permanente, reliée à la batterie) conserve la mémoire des stations et des réglages. Le fil rouge (alimentation commutée par le contact) allume et éteint le poste avec le moteur. Inverser ces deux fils provoque une décharge lente de la batterie, car le poste reste alimenté en permanence au lieu de se mettre en veille.
Sur certains modèles Peugeot, le fil d’illumination (souvent orange) est relié à l’éclairage du tableau de bord. Si ce fil n’est pas connecté ou mal raccordé, le rétroéclairage de l’autoradio peut rester en mode nuit en permanence, ou ne jamais basculer en mode sombre. Sur les postes Android, ce fil est parfois absent du faisceau fourni et doit être ajouté manuellement.
Fils audio et masse
Chaque haut-parleur utilise une paire de fils (positif et négatif). Relier un fil négatif de haut-parleur à la masse du véhicule annule les basses et crée un son métallique. Sur les Peugeot, les fils négatifs des enceintes ne sont pas reliés à la carrosserie, ils retournent au connecteur ISO. Un adaptateur ISO spécifique Peugeot évite ce piège en respectant le câblage d’origine.
Alternative sans remplacement du poste : les boîtiers CarPlay et Android Auto
Pour les Peugeot récentes équipées d’un écran tactile d’origine, une solution différente existe. Des boîtiers dits « decoder » se branchent derrière l’écran d’origine et ajoutent les fonctions CarPlay ou Android Auto sans remplacer l’autoradio. Ces interfaces exploitent directement le CAN bus du véhicule.
L’avantage principal est la conservation totale des fonctions d’origine : commandes au volant, radars de stationnement, caméra de recul et affichage du tableau de bord restent opérationnels. Des fabricants comme SMARTY Trend ou Autommi proposent des kits ciblant les Peugeot 208, 2008 et 308.
Cette approche évite les problèmes de câblage ISO et d’interface de commandes, puisque le poste d’origine reste en place. La contrepartie est un coût parfois équivalent à un autoradio aftermarket complet, et une dépendance au logiciel du boîtier pour les mises à jour.
Le choix entre remplacement complet et boîtier plug-and-play dépend de l’âge du véhicule et des fonctions recherchées. Sur une Peugeot ancienne sans écran tactile, le remplacement par un poste aftermarket avec interface de commandes au volant reste la seule option viable. Sur un modèle récent avec écran intégré, le boîtier decoder simplifie considérablement l’opération tout en préservant l’intégration d’origine.
